Arbeitsschritte zur Instandsetzung von Nähmaschinen

  1. Nadel ausbauen und auf Beschädigung prüfen. Nadel muss gerade sein, Spitze darf keinen Grat haben.

  2. Nähmaschine von Hand in Betrieb nehmen.

  3. Nähfuß auf Funktion prüfen.

  4. Nähfuß abschrauben und auf Rauigkeit prüfen, Rauigkeit wegpolieren.

  5. Stichplatte abschrauben und auf Rauigkeit prüfen, Rauigkeit wegpolieren mit Schleifpapier 180er Korn.

  6. Transporteur reinigen

  7. Spulenkapselhalter und Spule ausbauen.

  8. Je nach Nähmaschinentyp Greifer ausbauen.

  9. Greifer und Spulenkapselhalter auf Beschädigung und Rauigkeit prüfen. Rauigkeit mit Polierstein glätten.

  10. Anschlusskabel und Anlasser auf Beschädigung prüfen.

  11. Nähmaschine elektrisch anschließen und mit dem Anlasser starten.

  12. Beleuchtung prüfen.

  13. Fadenfreilauf prüfen.

  14. Greiferlager reinigen.

  15. Nähmaschine komplett mit Pressluft ausblasen.

  16. Eingeklemmte Fäden aus Lagern und Oberfadenspannungsscheiben entfernen.

  17. Freilauf und Spulvorrichtung prüfen.

  18. Alle Lager von beweglichenTeilen ölen, nur 1 Tropfen mittels Spritze. 5 cl Spritzen aus der Apotheke.

  19. Nadel einsetzen, auf richtigen Sitz achten. Nadel hat auf der Rückseite eine kleine Nut und einen abgeflachten Schaft.

  20. Nadelspiel zum Greifer 0,05 mm prüfen.

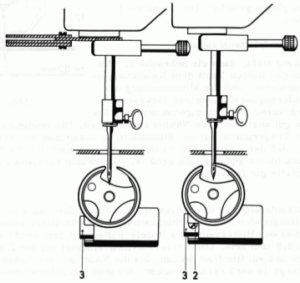

  21. Schlingenhubeinstellung des Greifers prüfen mit Messplättchen und Nähmaschinenzwinge. Wichtig: Nadel muss auf Geradeausstich stehen und in Mittelstellung. Nadelstange auf den tiefsten Punkt herunterfahren, Messplättchen und Nähmaschinenzwinge anbringen und die Zwinge anziehen. Messplättchen entfernen und die Nadelstange in Nährichtung von Hand hochziehen bis zum Anschlag der Zwinge. Greiferspitze muss dann knapp vor der Nadel stehen.

  22. Nadelstangenhöhe überprüfen und eventuell neu einstellen. Greiferunterkante bis Nadelöhroberkante ca. 1,5 mm.

  23. Transporteur auf Vor- und Rücklauf prüfen.

  24. Transporteurhöhe überprüfen, Zacken sollen ca. 0,9 mm über die Stichplatte ragen.

  25. Funktion Nähfussdruck prüfen.

  26. Nadel muss bei Geradeausstich immer mittig stehen.

  27. Unterfadenspannung einstellen, Jojo-Efekt, durch leichtes Rucken muss die Spulenkapsel nach unten sacken. Spule muss gegenläufig zur Fadenrichtung laufen.

  28. Greiferlagerführung ölen und Greifer einbauen.

  29. Nähmaschine zusammenbauen.

  30. Freilauf Spuler kontrollieren.

  31. Handrad demontieren, säubern, ölen und umgekehrt wieder montieren.

  32. Probelappen nähen, erst Geradeausstich, dann grosser Zickzackstich mit voller Geschwindigkeit.



Punkt 20                                                 Punkt 21



Punkt 23
